안양장례식장 건축 심의용 조감도 제작 사례

경기도 안양시 동안구 호계동 167-1에 자리한 안양장례식장의 지자체 건축 심의 제출과 승인을 위해 제작한 3D 투시도입니다. 심의 자료는 홍보물과 읽히는 방식이 다릅니다. 보는 사람이 인상이 아니라 근거를 찾기 때문에, 이 작업은 무엇을 더 보여줄지보다 무엇을 덜어낼지를 먼저 정하는 데서 출발했습니다.

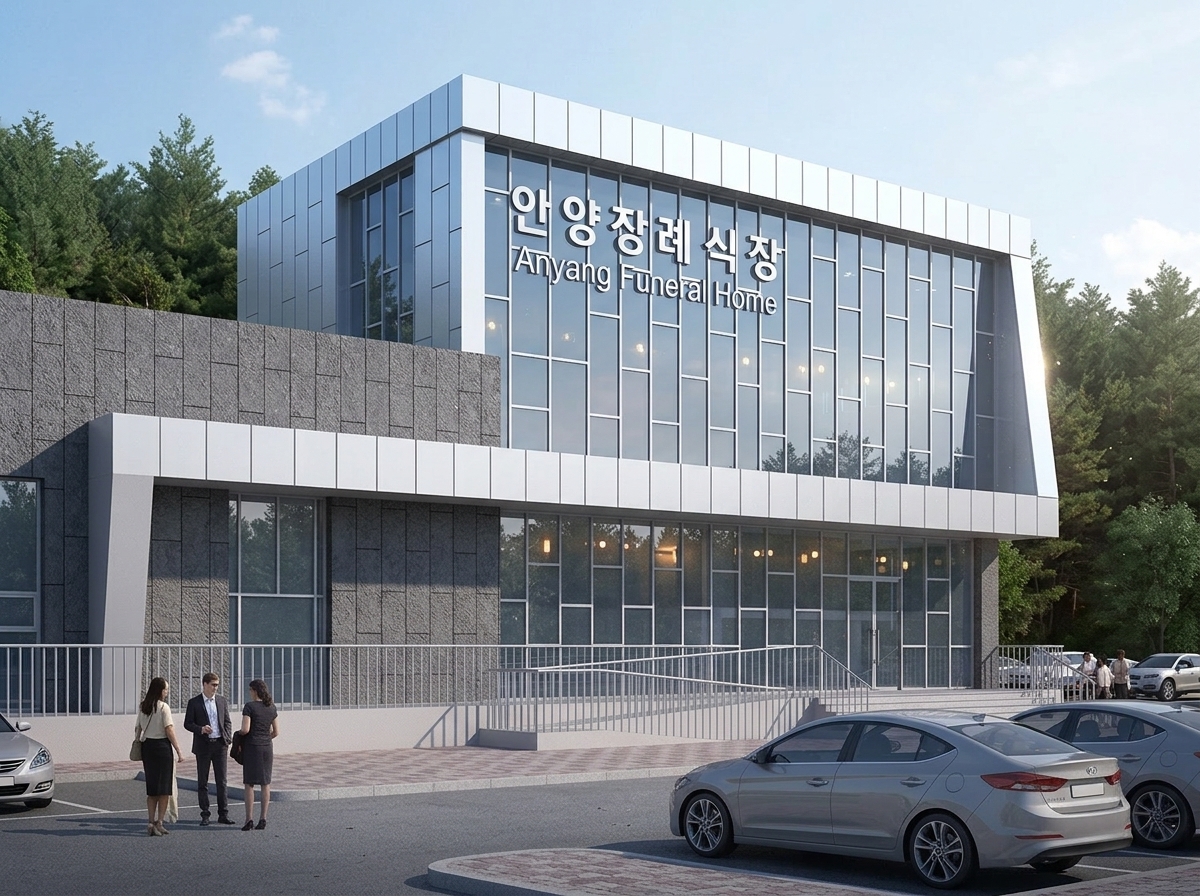

기준은 CAD 도면이었습니다. 매스의 형태와 입면을 나누는 방식, 층고, 창호의 크기와 배열을 도면 그대로 모델링했고, 보기 좋게 하려고 비례를 손보는 일은 하지 않았습니다. 화면과 도면이 어긋나는 순간 그림 전체가 의심받기 때문입니다. 이 건물은 중앙의 유리 볼륨이 위로 솟고 양옆의 저층부가 회색 석재 패널로 낮게 퍼지는 구성인데, 이 대비를 도면의 비율대로 살려서 심의위원이 건물의 형태와 규모를 곧바로 가늠할 수 있게 했습니다.

카메라는 진입 도로에서 건물을 바라보는 자리에 두었습니다. 이용객이 처음 마주하게 될 모습을 그대로 보여주는 시점이라, 건물이 대지에 앉은 방식과 출입구의 위치가 별도 설명 없이도 이해됩니다.

재질은 차분하게 다루었습니다. 상부 커튼월은 하늘빛이 은은하게 비치는 정도로 반사를 억제했고, 저층부 석재는 결과 줄눈이 정돈되어 보이게 했습니다. 광원은 한낮의 자연광 하나로 통일했으며, 극적인 노을이나 강한 역광은 쓰지 않았습니다. 장례시설에 어울리는 정중함과 관공서 제출 자료에 필요한 공정한 인상을 함께 지키기 위해서였습니다.

대지 안의 기능은 심의에서 꼼꼼히 확인하는 부분이라 따로 공들여 정리했습니다. 정문의 차단기와 경비실, 전면 주차장과 장애인 주차 구획, 벽돌 무늬로 포장한 보행로, 계단과 나란히 놓인 경사로와 난간을 모두 그렸습니다. 차에서 내린 이용객이 출입구까지 걸어가는 흐름이 끊기지 않고 이어지는 것이 보이도록 했고, 주차장에는 차량을, 보행로에는 사람을 배치해 건물의 이용 규모도 함께 짐작할 수 있게 했습니다.

배경에는 건물 뒤로 이어지는 산림 녹지를 두었습니다. 짙은 숲과 건물의 지붕선이 한 화면에서 나란히 비교되므로, 건물의 높이가 주변 경관과 어떻게 어우러지는지 한눈에 판단할 수 있습니다. 건물 상부에는 국문과 영문 명칭을 함께 넣어 대상 건축물이 무엇인지도 첫눈에 드러나게 했습니다.

프로젝트 상세내용

• 프로젝트명: 안양장례식장 건축 심의용 3D 투시도 제작

• 용도/목적: 지자체 건축 심의 제출, 인허가 검토 및 관공서 승인용

• 위치: 경기도 안양시 동안구 호계동 167-1

• 제작범위: 건축 도면(CAD) 기반 정밀 3D 모델링, 외장재(석재, 석판, 유리, 패널 등) 질감 연출, 대지 경계 및 주차장·동선 표현, 주변 자연 경관(산림/배경) 합성

• 제작 소요기간: 약 5~7일

심의용 조감도는 기교를 덧붙이는 솜씨보다 덜어낼 자리를 아는 판단에서 완성도가 나온다는 점을 다시 확인한 작업이었습니다.
