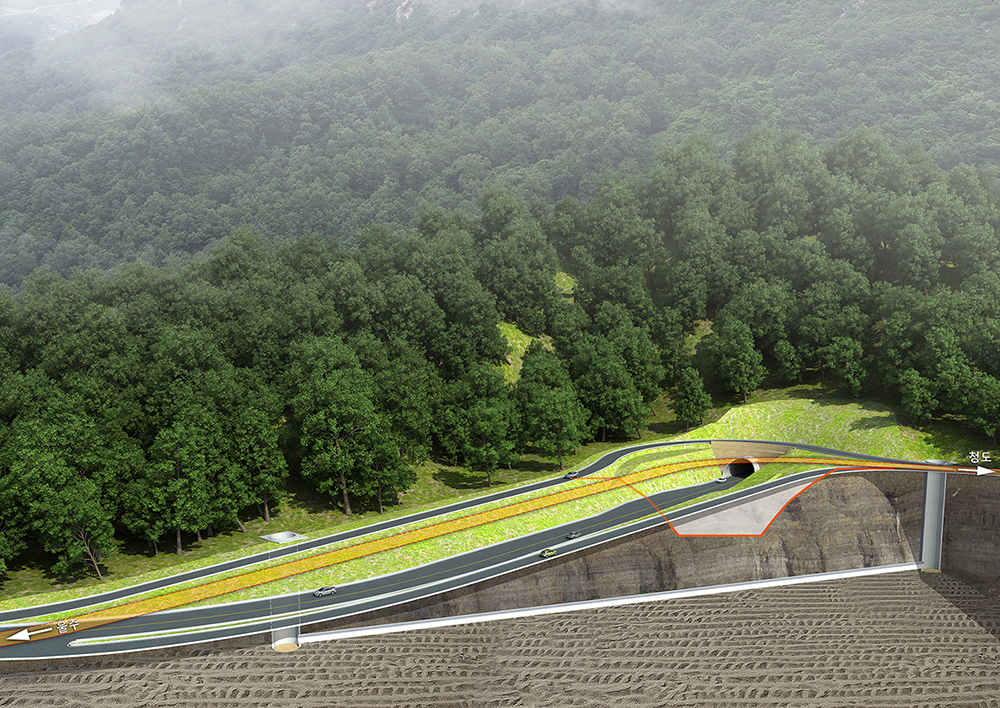

땅 속 깊이 들어가는 가스관이 지나갈 터널이 기존 도로나 터널이 어떻게 영향을 주는지 도면만으로는 이해하기 어렵기 때문에 관계자들을 한번에 설득하고 안전한 공사를 하기 위하여 제작된
가스배관 터널 토목 조감도입니다.
1. 매설 배관 및 지형 단면의 '시각적 가시화'
눈에 보이지 않는 지하 구조물의 시각화: 가스배관은 대부분 지하 깊숙이 매설되거나 터널 구조를 통과합니다. 일반적인 평면도면(CAD)만으로는 지형의 고저차, 도로 하부 매설 깊이, 터널 진입 구간의 입체적 동선을 한눈에 파악하기 어렵습니다.
지하 매설 및 터널 관통 공법의 명확성: 이미지에서 볼 수 있듯이 도로 하부의 토사층/암반층 단면과 터널 내부/주변으로 이어지는 배관 경로(주황색/흰색 라인)를 단면 형태로 보여줌으로써, 지반 굴착 범위와 터널 구조물과의 물리적 관계를 명확히 제시합니다.
2. 현장 시공 오류 방지 및 공정 간 협의
토목-배관-도로 간 간섭 검토: 도로 구조물, 터널 입출구, 주변 산지 절토면 등 기존 인프라와 신설 배관 간의 간섭 여부를 사전에 파악하여 시공 시 발생할 수 있는 시행착오와 안전사고를 예방합니다.
현장 관계자 브리핑: 현장 소장, 감리, 작업자들이 공사의 전체적인 맥락과 핵심 구간(터널 진입부, 경사면 통과 구간 등)의 구조적 특성을 쉽게 이해하도록 돕습니다.

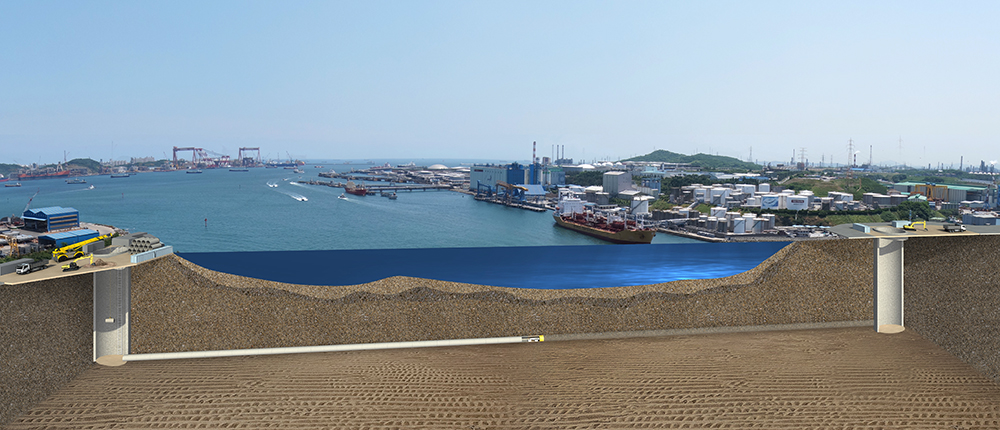

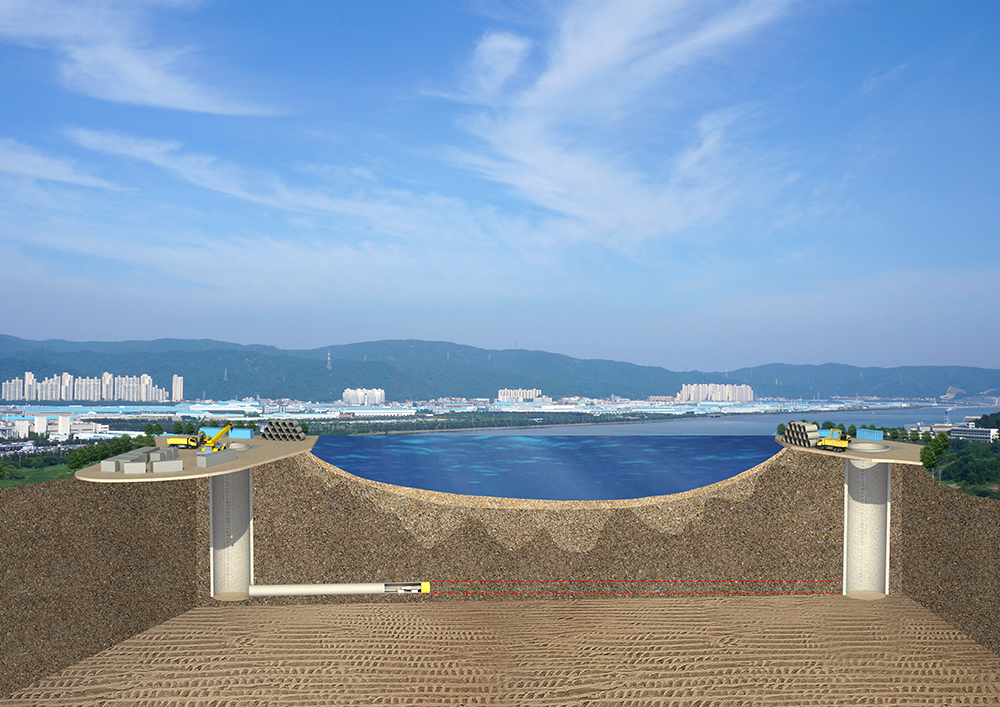

본 프로젝트는 울산만 해저 깊은 암반층을 관통하여 양쪽 부두를 입체적으로 연결하는 고난도 해저 토목 공사입니다.
눈에 보이지 않는 바닷속 공사를 한눈에 보여주는 이 3D 조감도를 제작 하였습니다.
1. 해저 깊은 곳의 '수저 수직구 및 터널 구조' 가시화
보이지 않는 기술의 직관적 구현: 해저는 수심과 해저 지반에 가려져 내부 공사 현황을 육안으로 확인하기 어렵습니다.
입체적 구조 전달: 이번 조감도는 양쪽 부두에 조성된 수직구(Vertical Shaft)와 해저 암반층을 수평으로 관통하는 쉴드TBM/굴착 터널 공법의 스케일을 3D 단면으로 직관적으로 시각화했습니다.
2. 부두 간 물류 단축 및 '생산량 향상'의 경제적 효과 입증
직접 연결을 통한 물류 혁신: 기존의 육상 우회 수송이나 해상 운송 방식 대신, 해저 터널을 통해 양측 부두를 직접 연결함으로써 물류 이동 시간과 비용을 획기적으로 줄입니다.
투자 및 사업 타당성 설득: 발주처, 관계 기관 및 투자자들에게 해저 터널 연결이 울산항 전체의 생산성과 물류 처리 용량을 얼마나 끌어올릴 수 있는지 한눈에 설명하는 설득력 있는 자료가 됩니다.
3. 고난도 해저 공사의 '안전성 및 공법 검증'
해저 지반 및 수직구 신뢰성 확보: 수심 아래 단단한 암반 지층에 터널을 형성하고 안전하게 수직구와 연결되는 메커니즘을 시각적으로 보여줌으로써 해수 유입 방지 및 지반 안정성 공법에 대한 기술적 신뢰를 높입니다.
시공 전 간섭 및 공정 검토: 현장 엔지니어와 시공 관계자들이 해저 관통 구간과 지상 작업장 간의 연계 구조를 사전에 명확히 이해하여 공사 리스크를 최소화합니다.

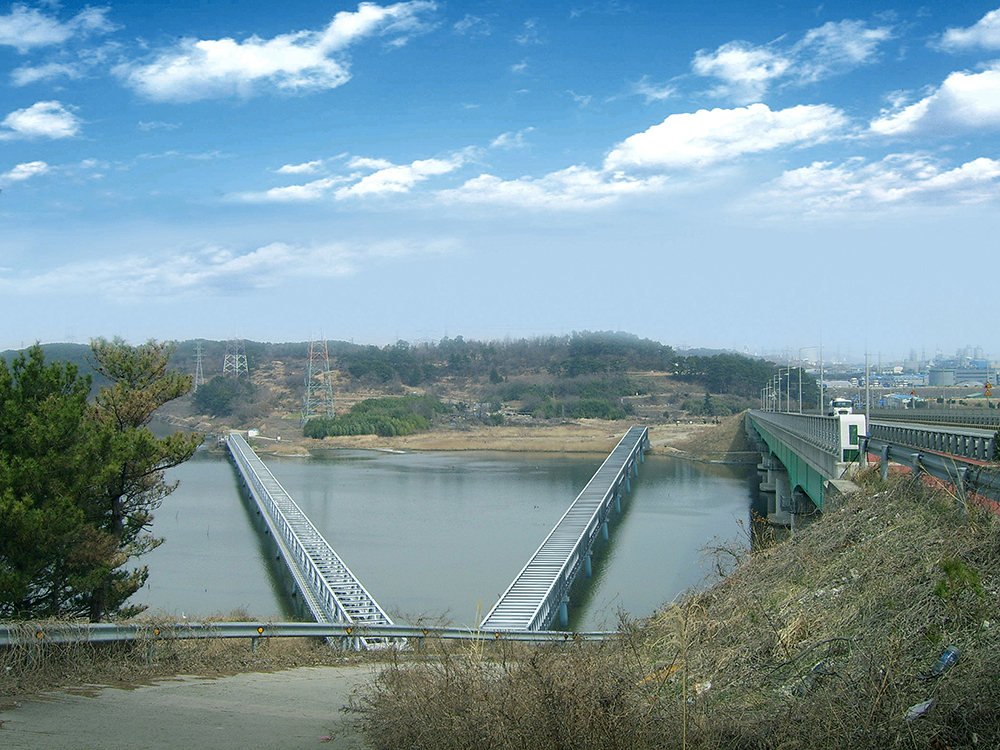

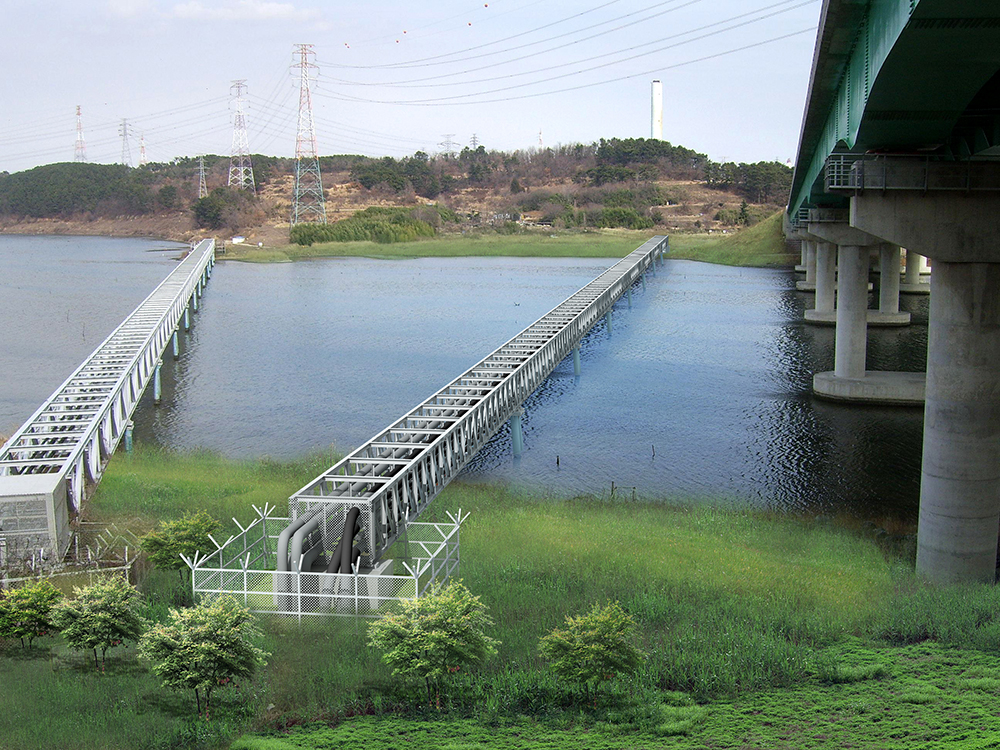

본 프로젝트는 수변 구역을 지나 산업단지로 향하는 가스배관의 전용 전달 경로를 구축하는 신설 토목 사업입니다.
기존 도로 교량 인근에 Y자형/분기형 트러스 구조의 전용 교량을 건설하는 이 3D 조감도 제작 이미지입니다.
1. 기존 교량 및 인접 인프라와의 '위치 관계 및 배치 가시화'
공간적 간섭 및 위치 타당성 제시: 우측의 기존 차량용 도로 교량 및 교각과 일정 거리를 유지하면서 수면 위를 관통하는 신설 배관교의 정확한 동선과 배치를 한눈에 보여줍니다.
분기 경로의 직관적 표현: 산업단지 내 서로 다른 공급지나 시설로 갈라지는 배관 교량의 분기(V/Y자 구조) 형태를 시각화하여 전체 공급망 구성을 명확하게 전달합니다.
2. 수변 환경과의 '조화성 검토 및 안전성 확인'
경관 및 환경 영향 사전 확인: 수변 공간 및 주변 산지 환경과 어우러지는 전용 트러스 구조물의 외관을 사전에 시각화하여 경관 심의 과정을 원활하게 진행할 수 있습니다.
엔지니어링 검증 및 안전성 향상: 교량의 하중을 지지하는 하부 교각의 위치와 수면 위 구조물의 형태를 사전에 검토함으로써 수해나 구조적 위험 요소에 대비한 시공 안전성을 향상시킵니다.
지금까지 가스관련 설비시설과 토목관련 조감도 제작 사례를 소개해드렸습니다.
자세한 설명은 문의 주시면 친절하게 상담해드리겠습니다.
