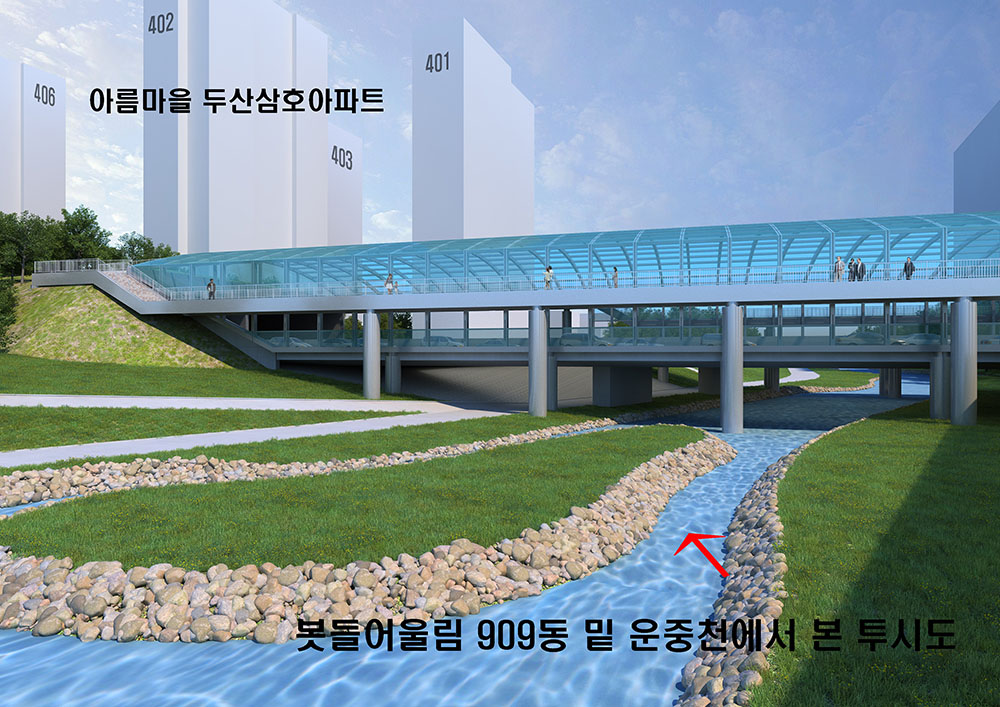

본 프로젝트는 도로 소음으로 불편을 겪는 봇들마을 6단지 및 풍림아파트 일대 주민들의 정주 여건을 개선하고, 매송2교 구간에 친환경 방음터널을 구축하는 사업입니다. 방음터널 설치 전과 후를 입체적으로 비교 분석한 이 3D 조감도를 제작하였습니다.

1. 소음 차단 효과 및 '주거 환경 개선 결과'의 직관적 시각화

방음터널의 필요성 입증: 기존의 개방형 교량 구조(2차 이미지)에서는 도로 통행 차량의 소음과 먼지가 인접한 봇들마을 아파트 단지로 직접 전달되는 구조였습니다.

개선 효과 제시: 곡선형 투명 방음터널(1차 이미지)을 덮은 완성 모습을 시각화하여 소음과 매연을 효과적으로 차단하는 차음 구조를 명확히 제시합니다.

2. 관계 구청 사업 제안 및 '행정·예산 승인 설득력 확보'

정책 결정 지원 자료: 관계 구청 담당자와 심의 위원들이 기술 도면만으로는 파악하기 힘든 설치 후의 구체적인 완성도를 한눈에 확인할 수 있도록 돕습니다.

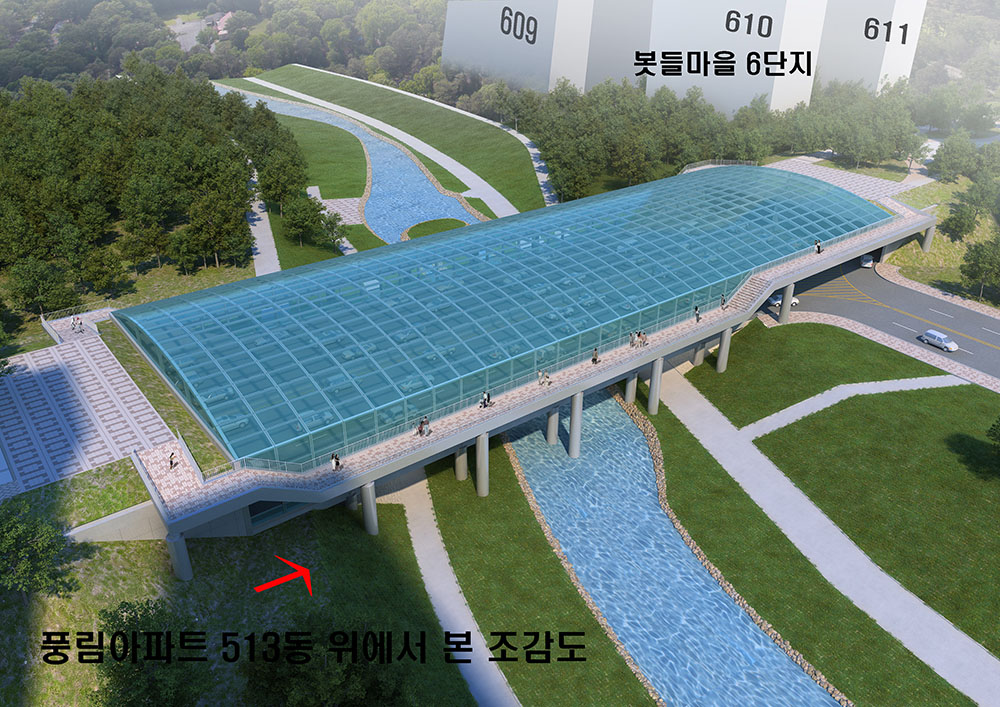

타당성 검토의 효율성 제고: 풍림아파트 513동 상부 시점에서 바라본 조망을 구현하여 해당 사업이 주변 아파트 단지와 인근 하천/녹지 환경에 가져올 공익적 가치를 직관적으로 입증합니다.

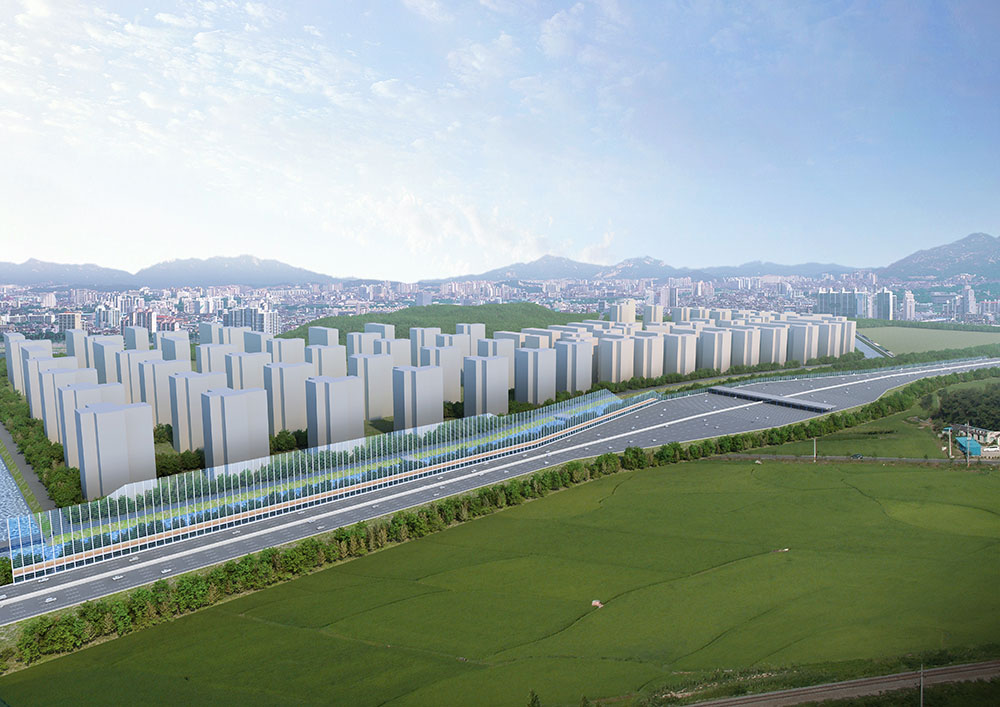

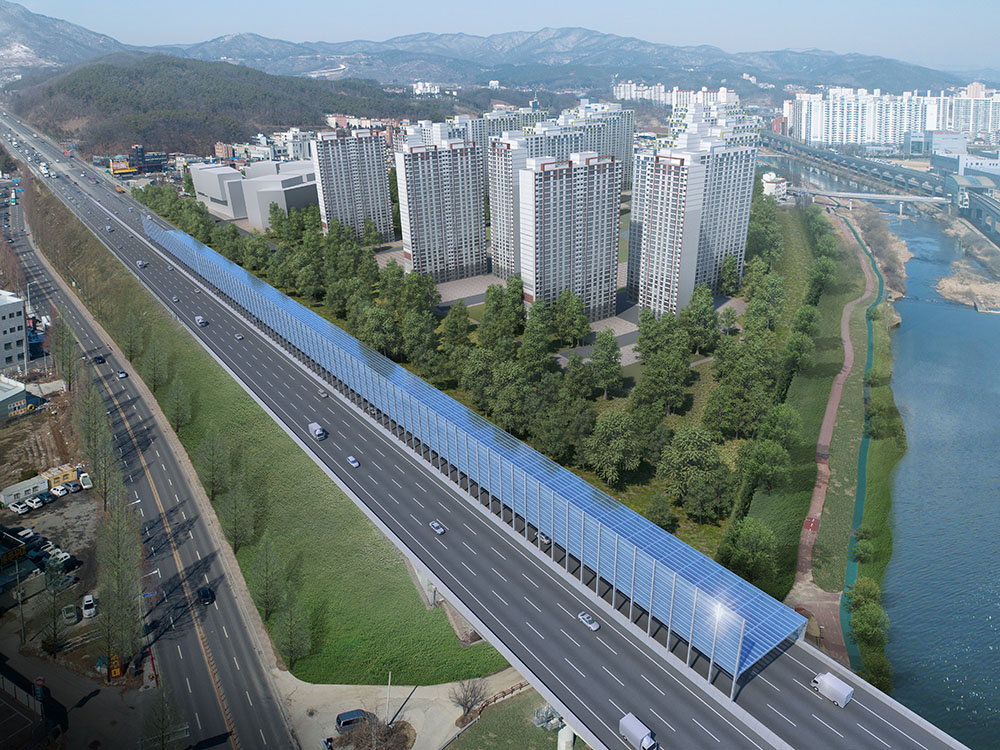

신곡6지구 및 용인 보평지구 사례와 같이 고속도로에 인접한 대단지 아파트 구역은 도로 구조물과 주거지의 경계 신설이 필수적이며 관계자 이해를 돕기 위하여 3D 조감도를 제작하였습니다.

1. 고속도로 및 자동차 전용도로 방음벽 설치 이유

주거 환경 소음 최소화: 고속 주행 차량에서 발생하는 고주파 주행음과 엔진 소음을 차단하여 아파트 단지 입주민의 수면권과 주거 쾌적성을 보장합니다.

비산먼지 및 매연 차단: 도로에서 발생하는 미세먼지 및 분진이 인접 주거 단지로 유입되는 것을 물리적으로 막아줍니다.

주행 안전 및 시선 분리: 운전자의 시선을 안정시키고 야간 전조등 빛반사로 인한 주민 불편을 완화합니다.

2. 방음벽·방음터널 조감도 제작 이유

차음 효과 및 규모의 가시화: 도로 구간 전체를 따라 설치되는 방음벽·방음터널의 연장과 높이를 입체적으로 구현하여 소음 차단 범위를 직관적으로 보여줍니다.

행정 인허가 및 주민 협의 원활화: 지자체, 도로공사 등 관계 기관의 환경영향평가 승인을 돕고, 입주 예정자의 조망권·일조권 우려를 사전에 해소합니다.

도시 경관 및 디자인 검토: 투명 패널, 상부 방음터널 등 도시 미관과 어우러지는 최적의 소재와 구조 형태를 사전에 검증합니다.





고층 아파트 단지가 인접한 도심 도로 구간은 입주민의 생활권 보호와 일조·조망권 확보를 동시에 고려한 투명 방음벽 설치가 핵심이며 관련 행정기관 보고용으로 3D 조감도를 제작하였습니다.

1. 도심지 방음벽 설치 이유

도심 주행 소음 및 진동 차단: 도로 통행 차량에서 발생하는 마찰음과 엔진 소음을 차단하여 아파트 단지 주민의 쾌적한 주거 환경을 보장합니다.

보행자 보호 및 분진 차단: 차도와 보도, 아파트 단지 경계를 분리하여 매연 및 미세먼지의 직접 유입을 막고 보행자의 안전을 확보합니다.

주변 환경 개선: 도로 소음 기준을 충족시켜 소음 민원을 예방하고 단지의 정주 가치를 높입니다.

2. 방음벽 조감도 제작 이유

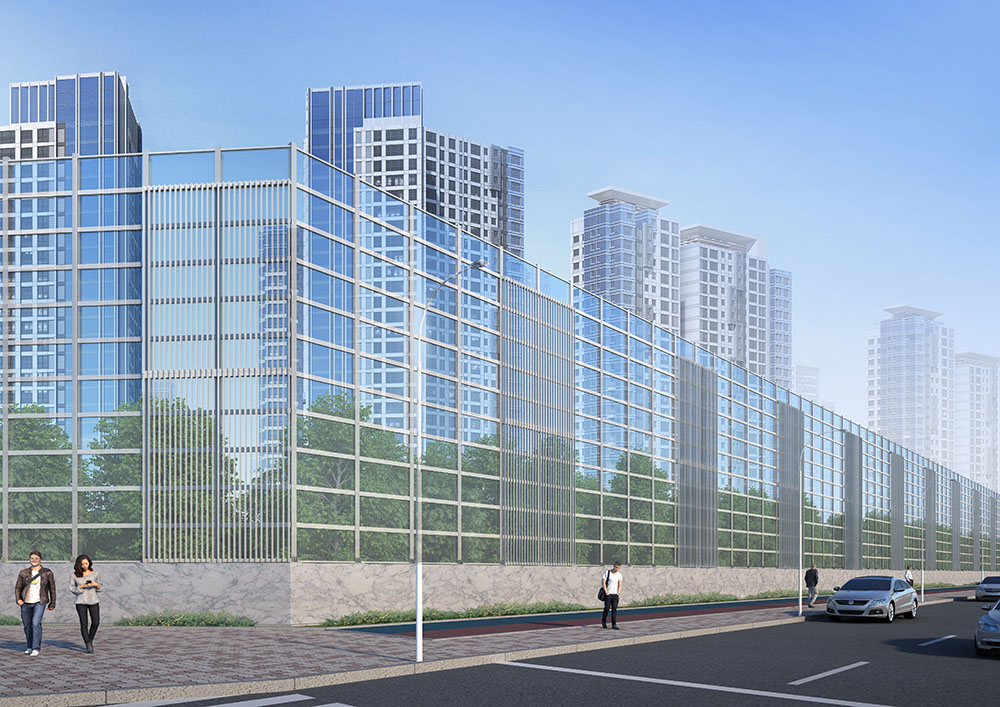

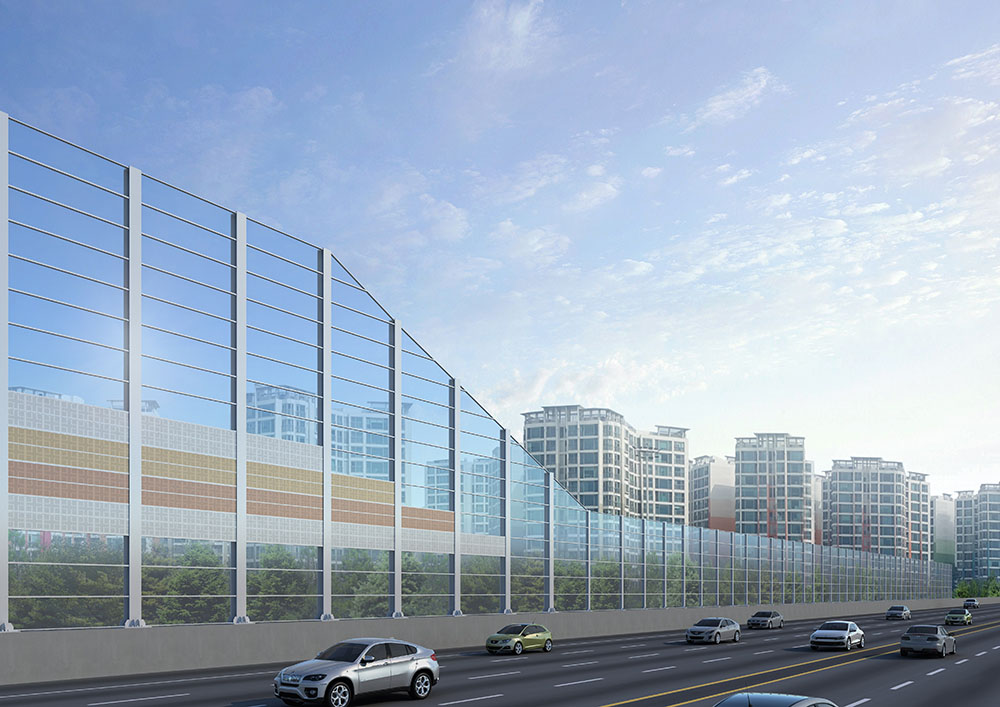

투명 패널 적용을 통한 '개방감 및 일조권' 사전 검증: 불투명 소재 대비 강화접합유리와 같은 투명 방음판(1, 2차 이미지)을 적용했을 때 단지 내 채광과 개방감이 얼마나 확보되는지 시각적으로 입증합니다.

도시 미관 및 디자인 심의 승인: 대형 방음벽 구조물이 도심 경관과 어우러지는지 사전에 확인하여 관계 구청 및 지자체의 경관·소음 심의 절차를 원활하게 진행합니다.

주민 우려 해소 및 이해관계자 설득: 설치 후 완성된 시각 자료를 통해 답답함이나 일조권 침해 등 입주민들의 민원 요소를 사전에 설명하고 협의를 이끌어냅니다.



교육시설 경계에 대형 방음벽을 구축하는 것은 학생들의 학습권 보장과 교내 안전 확보를 위한 핵심 교육 인프라 사업이며 관계자 보고용으로 3D 조감도를 제작하였습니다.

1. 학교 인근 방음벽 설치 이유

쾌적한 교육 및 학습 환경 조성: 학교 인근 도로나 인프라 시설에서 유입되는 차량 소음, 클락션 소리, 비산먼지 등을 차단하여 학생들의 집중력 향상과 수업 환경을 보호합니다.

교내 외부 시선 차단 및 안전 확보: 외부 도로나 보도와의 경계를 명확히 분리하여 무단 침입을 방지하고 학생들의 사생활 및 안전을 확보합니다.

교육환경보호구역 기준 충족: 소음·진동 관련 법정 기준치를 충족시켜 유해 환경으로부터 학생들을 보호합니다.

2. 학교 방음벽 조감도 제작 이유

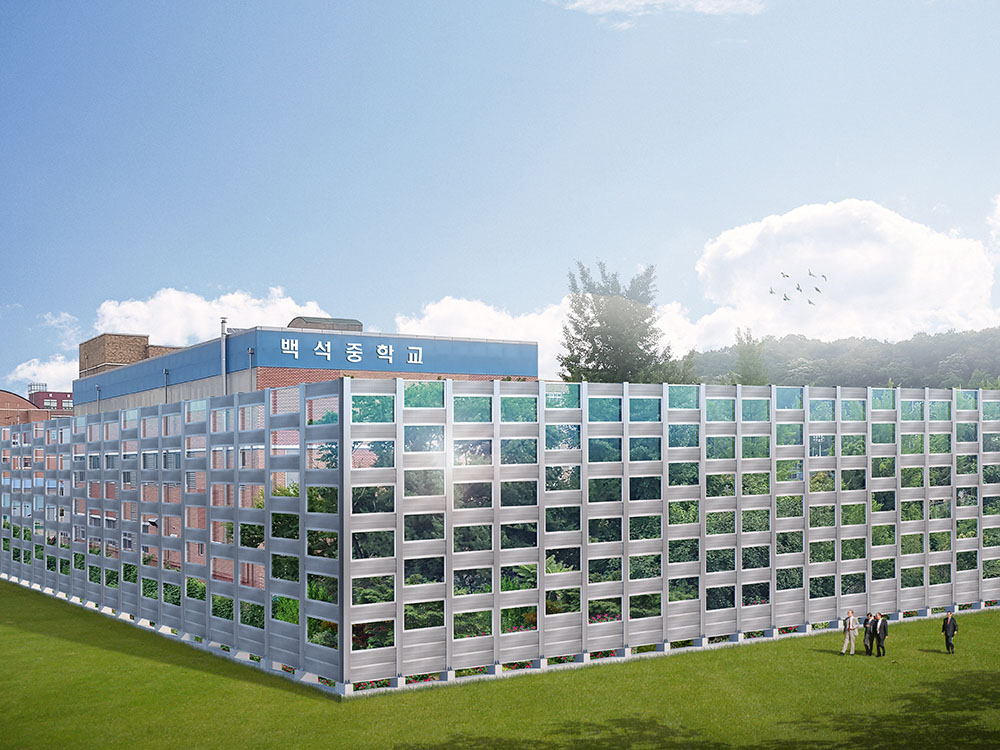

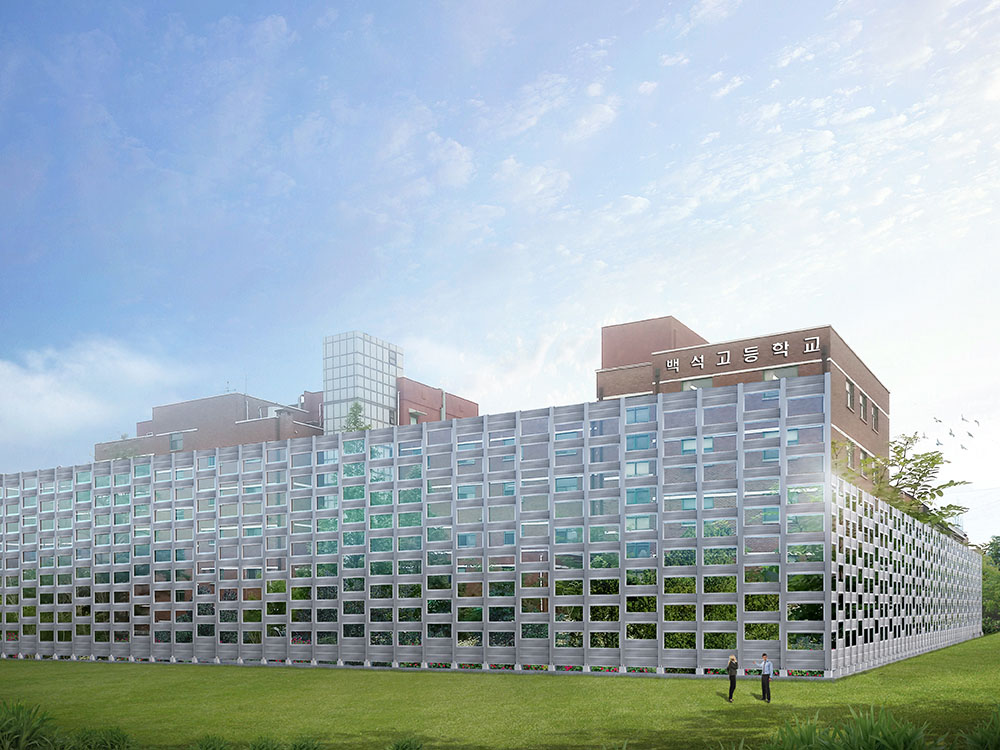

일조권 및 개방감 사전 검증: 이미지와 같이 투명·반투명 패널이 조합된 격자형 방음벽 디자인을 적용했을 때, 교실 내부로 들어오는 자연채광과 답답함 해소 정도를 사전에 시각적으로 검증합니다.

교육청 및 지자체 심의 승인 유도: 교육환경평가 및 학교 시설 개선 사업 심의 시 기술 도면보다 직관적인 3D 그래픽을 제시하여 행정 승인 절차를 원활하게 진행합니다.



방음벽 조감도 견적 내용입니다.

방음벽 조감도 견적은 정해진 규격이 없어 난이도와 작업 소요일을 계산하여 산출됩니다.
2~3일 저난이도 견적: 40~70 만원 정도 견적
4~5일 중난이도 견적: 70~100 만원 정도 견적
6~7일 고난이도 견적: 100~150만원 정도 견적



방음조감도 제작 과정

협의 검토 : 방음벽 배치도 및 시설도면 검토 협의.

3D 모델링 : 방음벽 시설 3D 모델링
3D 모델링 디테일: 카메라, 태양광 조명, 재질 표현
렌더링 및 리터치: 고해상도 렌더링 및 리터치(효과, 조경, 사람)후 최종 납품


지금까지 소음을 차단하고 채광성을 높이는 방음벽 조감도 제작 사례를 소개해드렸습니다.

방음벽 조감도 제작에 궁굼한 점은 언제든지 문의 주시면 친절하게 상담해드립니다.
엔조감도 문의 전화: 010-3395-4786
