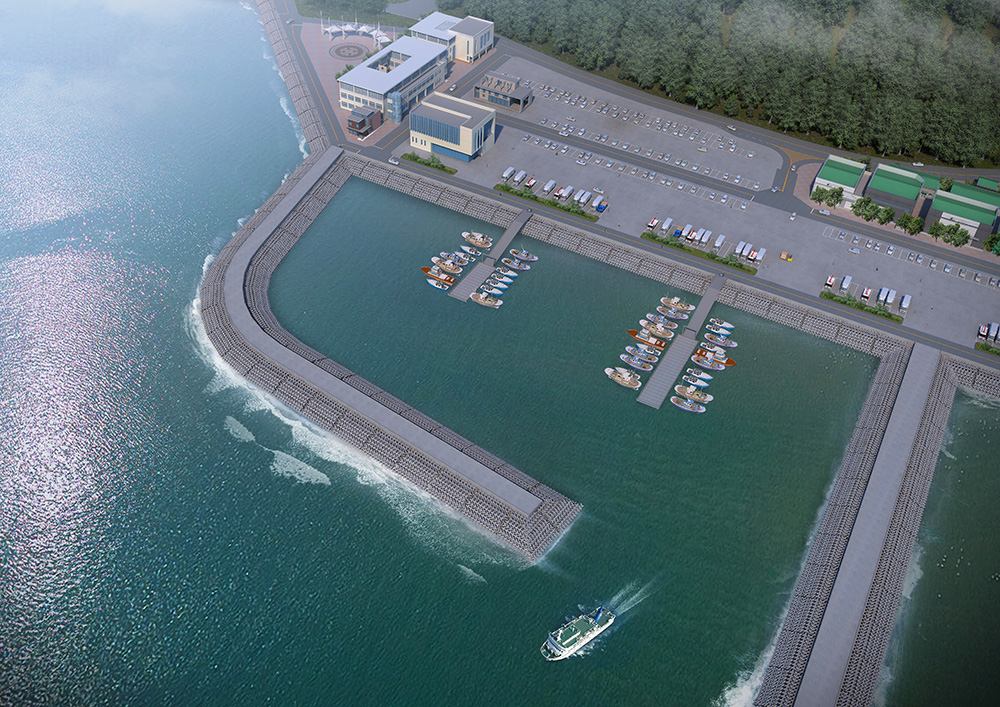

(보령 신항 항만 조감도)
항만조감도 제작｜항만 정비·재개발 사업에서 살펴봐야 할 점
핵심 요약
- 대표 키워드: 항만조감도, 항만 정비사업 조감도, 항만 재개발 조감도
- 주요 용도: 국비·지자체 예산 확보, 주민 설명회, 설계·시공 검토
- 필수 확인 항목: 방파제 배치, 선박 동선, 접안시설, 배후부지 시설, 수면과 파도 표현
- 제작사: 엔조감도 (2001년부터 전국 조감도·투시도 제작)
항만조감도란?
항만조감도는 방파제, 부두, 접안시설, 배후부지를 높은 시점에서 내려다본 완성 예상도입니다. 바다와 육지가 만나는 대규모 토목 사업이라 도면만으로는 규모와 동선을 가늠하기 어렵습니다. 그래서 심사위원, 주민, 어민 모두가 같은 장면을 보고 판단할 수 있게 해 주는 기준 자료로 쓰입니다.
항만 정비사업과 재개발사업의 차이
- 항만 정비사업: 노후 구조물을 보수·보강하고, 선박이 안전하게 대피할 방파제와 접안시설을 새로 확충하는 사업입니다. 어민의 조업 안전과 해상 물류 현대화가 목적입니다.
- 항만 재개발사업: 기능이 약해진 항만 구역을 시민 친화 공간으로 바꾸는 사업입니다. 산책로, 랜드마크 등대, 공원, 야간 경관 같은 관광·문화 친수공간을 결합해 지역 경제를 살리는 데 중점을 둡니다.
항만조감도의 3대 활용 용도
1. 국비·지자체 예산 확보
대형 인프라는 재원 확보가 첫 관문입니다. 문서 위주의 사업계획서 대신 완공 후 모습을 시각화하면 사업의 타당성과 필요성이 심사 단계에서 훨씬 빠르게 전달됩니다.
2. 주민 설명회와 민원 해소
공사 중 소음, 통행 불편으로 주민과 어민의 우려가 생기기 쉽습니다. 태풍 피해를 줄여 줄 방파제, 걸을 수 있는 산책로, 야간 명소가 어떤 모습인지 눈으로 확인시키면 막연한 불안이 줄고 동의를 모으기 쉬워집니다.
3. 기술 검토와 시공 안전성 확인
파도와 기후의 영향이 큰 공사이므로 3D 공간에서 미리 점검합니다. 선박 동선, 등대와 방파제의 높이 균형, 재난 시 대피 공간을 사전에 따져 설계 오류와 안전사고를 예방합니다.
항만조감도 제작 시 살펴봐야 할 점
1. 방파제의 형태와 배치
방파제는 파도를 막는 항만의 뼈대입니다. 평면 형상, 길이, 개구부 방향이 정확해야 항내 정온 구역이 제대로 표현됩니다. 소파블록 같은 피복 구조물의 질감과 규모감도 현장과 맞아야 신뢰를 얻습니다.
2. 선박 진출입 동선
입구 폭, 회전 반경, 접안 위치가 실제 운항 흐름과 어긋나지 않는지 확인해야 합니다. 어선과 여객선이 함께 드나드는 항이라면 동선이 겹치지 않는 배치가 중요합니다.
3. 접안시설과 계류 규모
부잔교, 물양장, 계류 중인 선박의 크기와 척수를 설계 용량에 맞춰야 합니다. 척수가 실제보다 많거나 적게 보이면 사업 규모에 대한 오해가 생깁니다.
4. 배후부지 시설 배치
어업 관련 건물, 위판장, 주차장, 창고, 광장 같은 육상 시설이 항과 어떻게 연결되는지 보여 줘야 합니다. 차량 진입로와 주차 규모도 함께 표현하면 이용 편의가 한눈에 드러납니다.
5. 수면과 파도 표현
수심에 따른 물빛 차이, 방파제에 부딪히는 파도와 포말, 항 안쪽의 잔잔한 수면은 항만조감도의 사실감을 좌우합니다. 항내외 수면을 구분해 표현하면 방파제의 역할이 직관적으로 보입니다.
6. 주변 지형과 경관 조화
배후 산림과 해안선, 인접 마을이 함께 보이면 사업이 지역 경관에 어떻게 놓이는지 설명하기 좋습니다. 재개발이라면 야간 조명과 친수공간 연출도 함께 검토합니다.
7. 제출처와 용도에 맞는 시점
예산 심사용은 전체 구조가 보이는 광역 시점, 주민 설명용은 시설 이미지가 선명한 근경 시점이 유리합니다. 용도에 따라 시점과 해상도를 정하면 수정 횟수를 줄일 수 있습니다.
자주 묻는 질문
Q. 도면이 없어도 항만조감도를 만들 수 있나요?
A. 배치 계획도나 스케치, 위성 사진이 있으면 지형과 시설을 분석해 제작할 수 있습니다.
Q. 항만조감도는 어디에 쓰이나요?
A. 예산 신청 자료, 주민 설명회, 사업 홍보물, 공모 제출 자료, 현장 홍보관 전시 등에 활용합니다.
Q. 어촌 정비 사업에도 가능한가요?
A. 가능합니다. 어항, 방파제, 물양장, 친수공간 등 규모와 관계없이 제작합니다.
엔조감도 소개
엔조감도는 2001년부터 전국을 대상으로 건축 조감도, 광역 조감도, 건축 투시도, 플랜트 조감도를 제작해 왔습니다. 항만, 토목, 산업단지 같은 대규모 인프라 사업에서도 도면과 현장 분석 경험을 바탕으로 작업합니다.
- 항만조감도 제작 문의: 010-3395-4786
