홍천 팔봉리 타운하우스조감도 제작 과정, 구적도와 손스케치에서 완성까지

강원도 홍천군 서면 팔봉리 323-10번지 일대에 들어서는 전원주택 단지의 타운하우스조감도 제작 과정을 소개합니다. 토지 분양을 앞둔 현장이라 완성된 모습을 한눈에 보여주는 이미지가 필요했고, 건축주께서 보내주신 자료는 구적도와 손으로 그린 스케치가 전부였습니다.



1. 전달받은 자료: 구적도와 분양 구획 스케치

가장 먼저 측량설계사무소에서 작성한 지적 및 구적도(축척 1:1,200)를 받았습니다. 필지 경계와 면적, 진입 도로의 선형, 주변 지번이 담긴 도면입니다. 여기에 건축주께서 도면 위에 형광펜으로 직접 구획을 칠한 스케치가 더해졌습니다. 먼저 분양할 구간을 초록과 연두로 나누고, 단지 안길은 주황색으로 표시해 두셨습니다. 필지는 505㎡부터 790㎡까지 다양했고, 도로 면적은 966㎡로 적혀 있었습니다.



2. 도면 없이도 가능한 이유: 현장 분석

건축 도면이 따로 없었기 때문에 필지의 형태와 면적, 도로 폭과 진입 방향을 읽어내는 분석이 작업의 출발점이었습니다. 25년간 도면과 현장을 다뤄온 경험이 이 단계에서 가장 큰 힘이 됩니다. 구적도의 선 하나하나가 실제 땅에서는 어떤 높낮이와 경사를 가질지 가늠하며 단지의 기본 틀을 잡았습니다.



3. 스케치업 매스 작업과 주택 배치

분석을 마친 뒤 SketchUp으로 땅의 윤곽과 도로망부터 세웠습니다. 그 위에 모던한 박공지붕과 평지붕 주택을 필지별로 앉혔습니다. 외관을 서로 다르게 구성해 단조로움을 덜었고, 완만하게 휘어지는 단지 안길을 따라 집들이 자연스럽게 이어지도록 했습니다. 필지마다 마당과 주차 공간을 여유 있게 확보해 분양받는 분이 생활을 쉽게 떠올릴 수 있게 한 점도 신경 쓴 부분입니다.





4. 배산임수의 풍경 만들기

홍천 현장의 매력은 산을 등지고 물을 마주하는 입지입니다. 단지 뒤편으로 울창한 숲을 두르고, 그 너머로 맑은 강물과 강변 도로를 배치해 전원생활의 분위기를 살렸습니다. 단지 곳곳에 벚꽃나무를 심어 봄의 정취를 더했고, 아래쪽 밭과 농로는 시골 마을의 결을 그대로 옮겼습니다.



5. 가장 까다로웠던 구간: 강과 계곡의 위치 조정

이번 작업에서 가장 손이 많이 간 부분은 강과 계곡이었습니다. 실제로는 단지와 거리가 있는 물줄기를 가까이 끌어와 보여달라는 요청이 초안 완성 이후에 나왔기 때문입니다. 배경의 큰 덩어리가 움직이면 원근감과 지형의 흐름이 모두 달라지고, 단지 안의 도로와 조경, 카메라 시점까지 다시 맞춰야 합니다. 구도를 처음부터 정해두었다면 수월했겠지만, 건축주님과 수시로 의견을 나눈 덕에 원하시는 방향을 정확히 반영할 수 있었습니다.



6. 렌더링과 후반작업

모델링이 끝나면 빛과 질감을 입히는 렌더링, 그리고 보정 단계가 이어집니다. 숲의 짙은 녹음과 물빛, 옅게 깔린 안개로 깊이감을 주었고, 잔디와 수목의 색감을 정돈해 분양 홍보물에 어울리는 화사한 인상으로 마무리했습니다. 이미지 하단에는 실제와 다를 수 있다는 안내 문구도 넣었습니다. 전체 작업은 5~6일 정도 걸렸습니다.



마치며

도면이 부족하고 중간에 수정이 생겨도, 자료를 정확히 읽고 소통하면 만족스러운 결과물로 이어집니다. 토지 분양이나 전원주택 단지 홍보용 타운하우스조감도가 필요하시다면 엔조감도에 문의해 주세요. 2001년부터 쌓아온 노하우로 현장의 가치를 가장 돋보이게 담아드리겠습니다.



---



지금부터 팔봉리 타운하우스 조감도의 상세한 제작 과정을 설명하겠습니다.

거래처로부터 제공 받은 지적 구적도입니다. 초기 단계의 구적도로 단차이등 표시도 없는 도면입니다.

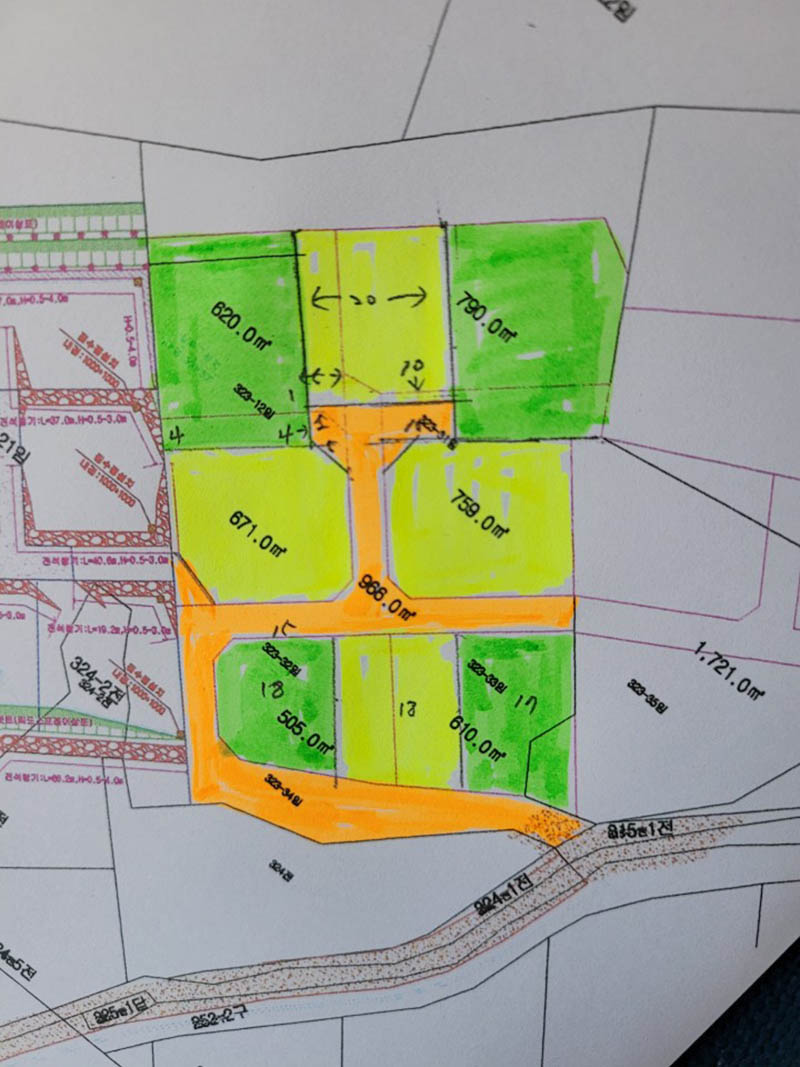

건축주께서 보내주신 타운하우스 배치도 스케치 이미지입니다.

지적도와 다른 부분을 손수 팬과 마카링으로 표시해서 보내주셨습니다. 도로의 형태 및 대지의 폭을 수정하였습니다.

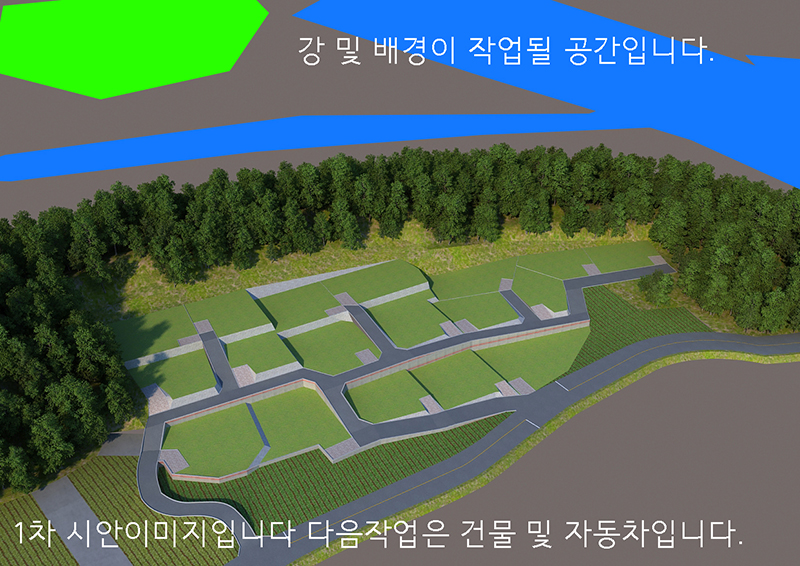

제공받은 지적도와 건축주의 손스케치 배치도 수정사항을 적용하여 3D모델링을 하였고 1차 시안 이미지를 협의 진행합니다.

초기 모델링은 단지의 단차이 확인용으로 컨펌을 진행하는 경우가 대부분입니다. 조감도 제작 과정에서 틈틈히 협의하지 않으면 나중에 거꾸로 작업을 하게되고 서로 힘들어집니다.

일정내에는 수정비용 추가 없이 무한으로 수정해드리며 충분한 피드백은 서로를 신뢰하게 만들고 실수없이 안정감과 퀄리티 모두 잡을수 있는 중요한 과정입니다.



1차 시안 이미지의 협의가 끝나면 건물 모델링을 단지에 배치합니다. 주택 건물 배치와 함께 , 휴게실, 주차장, 자동차 등을 배치하여 3D 모델링은 마무리됩니다.

3D모델링만으로 조감도를 완성할 수는 없기때문에 부족한 부분은 2D프로그램을 사용하여 배경, 강, 산, 사람, 잔디등을 리터칭해줍니다.



렌더링과 리터치를 통하여 조감도가 완성되었으며, 선분양되는 위치의 130평에서 200평 사이의 부지 넓이와 위치를 표시하는 작업까지 마무리해서 납품하였습니다.
