대한불교 광명사 건립 사업계획서 및 주민보고용 사찰 조감도 제작 사례

경기도 여주시 강천면 도전리에 건립되는 대한불교 광명사의 사업계획서 제출과 주민보고회를 위해 제작한 3D 사찰 조감도 사례입니다. 이 프로젝트는 CAD 도면이 한 장도 없는 상태에서 출발했습니다. 건축주께서 직접 그려 주신 손스케치 배치도와 대상지 위성사진이 작업의 유일한 근거였고, 이 두 자료를 읽어 내어 단지 전체를 입체로 세우는 과정이 이번 작업의 핵심이었습니다.



사찰조감도란?

사찰조감도는 사찰이 완공되었을 때의 모습을 높은 시점에서 내려다본 3D 투시도입니다. 사찰은 한 채의 건물이 아니라 일주문에서 시작해 마당과 전각, 요사와 부속 시설로 이어지는 공간의 흐름으로 이루어집니다. 그래서 사찰조감도는 개별 건물의 외관보다 전각 사이의 위계와 축, 진입 동선, 산세와의 관계를 한 화면에서 읽게 하는 데 목적이 있습니다.

종교시설은 인허가와 주민 설명 과정에서 경관과 규모에 대한 우려가 나오기 쉽습니다. 사업계획서와 주민보고회에서 조감도가 신뢰를 얻는 이유도 여기에 있습니다. 건립 후의 규모와 배치를 글과 도면보다 먼저, 쉽게 이해시켜 주기 때문입니다.

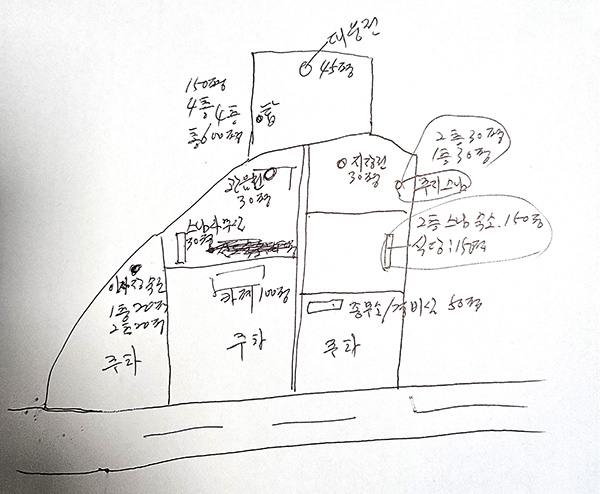

손스케치 분석: 도면 없는 출발점

건축주께서 주신 스케치에는 부지의 대략적인 윤곽, 건물별 위치와 용도, 예상 규모, 주차 구역이 선과 메모로 담겨 있었습니다. 이 스케치를 건물 하나씩 해석하는 일이 첫 번째 단계였습니다. 어떤 전각이 단지의 중심이 되는지, 방문객이 어느 방향에서 들어와 어디까지 오르게 되는지, 스님들의 생활 공간과 신도 공간이 어떻게 나뉘는지를 스케치 속 배치에서 읽어 냈습니다.

다음으로 위성사진을 겹쳐 실제 지형과 대조했습니다. 스케치는 개념도이고 현장에는 경사와 도로, 산림의 경계가 있기 때문에, 건물이 놓일 자리와 크기를 지형에 맞게 조정했습니다. 건축주의 구상은 그대로 존중하면서 실제로 지어질 수 있는 배치로 옮기는 작업이었습니다.



배치 구성: 진입에서 최상단까지

단지는 도로에서 들어서는 일주문을 시작점으로 구성했습니다. 문을 지나면 종무와 방문객 응대를 맡는 건물과 대형 주차장이 이어지고, 여기서부터 계단과 포장된 보행로를 따라 안쪽의 마당으로 올라가는 흐름입니다.

각 전각은 단을 달리한 마당에 나누어 앉혔습니다. 대웅전과 지장전을 비롯한 전각들이 각자의 마당을 갖고, 마당 사이는 계단과 석축으로 연결됩니다. 높낮이가 있는 대지를 오르며 점차 성스러운 공간으로 들어가는 사찰 특유의 경험이 조감도에서도 읽히도록 했습니다. 요사채와 부속 건물은 주 전각의 시선을 방해하지 않는 가장자리에 배치했고, 주차 구역은 진입부와 안쪽에 나누어 방문 차량이 몰리지 않는 구성으로 표현했습니다.



상징 연출: 최상단 위패소의 금빛 좌상

이번 조감도에서 가장 힘을 준 부분은 단지 가장 높은 곳의 4층 위패소입니다. 지붕 위에 금빛 부처님 좌상을 모시고, 그 둘레로 부드러운 빛이 퍼져 나가는 후광 효과를 더했습니다. 사찰 이름인 광명(光明)이 지닌 뜻, 곧 자비의 빛이 도량 전체를 비춘다는 의미를 한 장의 이미지로 전하기 위한 장치입니다.

빛은 과하게 강조하면 건물의 형태가 묻히기 때문에, 좌상 주변에만 은은하게 번지도록 세기를 여러 번 조절했습니다. 어두운 숲을 배경으로 금빛이 또렷하게 떠올라 시선이 자연스럽게 가장 높은 건물로 올라갑니다.



전각 표현: 전통 건축의 질감

기와지붕의 곡선과 처마의 깊이, 단청이 입혀진 기둥과 창호의 색을 건물마다 세심하게 표현했습니다. 전통 건축은 지붕선 하나만 어긋나도 인상이 달라지기 때문에, 각 건물의 규모에 맞게 지붕의 높이와 경사를 정리했습니다. 마당은 황토색 포장으로 처리해 짙은 숲과 대비되도록 했고, 전각 사이의 석축과 계단, 화단의 철쭉류 식재까지 더해 도량의 정돈된 분위기를 살렸습니다.



자연환경: 숲에 안긴 수행 공간

사찰을 감싸는 울창한 산림은 이 조감도의 또 다른 주인공입니다. 침엽수와 활엽수의 색 차이, 능선을 따라 낮게 깔린 옅은 안개, 숲 위를 나는 새 떼를 더해 산속 수행 공간의 고요함을 전했습니다. 건물을 빽빽한 숲 한가운데에 놓되 건물 주변의 나무는 가지런히 정리해, 자연 속에 자리하면서도 관리가 잘 된 도량이라는 인상을 주었습니다.



동선과 이용 시설

도로에서 일주문으로 이어지는 진입부, 횡단보도와 차량 출입 방향, 주차 구획선, 전각으로 오르는 계단까지 표현했습니다. 주민보고회에서는 교통량과 주차 문제에 대한 질문이 자주 나오는데, 조감도에서 이 동선이 명확히 보이면 설명이 훨씬 수월해집니다.



제작 과정

1. 스케치 분석: 건축주의 손스케치에서 건물 용도, 위치, 규모를 정리합니다.

2. 지형 매칭: 위성사진과 현장 주소를 바탕으로 대지의 경사와 경계를 구축합니다.

3. 3D 모델링: 전각, 요사채, 부속 건물, 주차장, 진입도로를 모델링합니다.

4. 렌더링과 후반 작업: 재질과 조명을 설정하고 산림, 안개, 후광을 더해 분위기를 완성합니다.

5. 협의와 수정: 건축주 의견을 반영하며 최종본을 확정합니다.



프로젝트 상세내용

• 프로젝트명: 대한불교 광명사 건립 사업계획서 및 주민보고용 3D 조감도

• 용도/목적: 종교시설(사찰) / 사업계획서 제출 및 주민 설명회·보고용

• 위치: 경기도 여주시 강천면 도전리 산 55

• 제작범위: 건축주 아이디어 손스케치 분석, 위성지형 데이터 매칭, 사찰 건물군 및 주차장 3D 모델링, 조감도 1컷

• 제작 소요기간: 약 10~15일 (스케치 검토 및 세부 협의 후 진행)



제작소감

도면 한 장 없이 시작한 프로젝트였지만, 건축주의 손끝에서 나온 구상을 실제 지형 위에 정성껏 옮겨 담는 과정이 이번 작업의 가장 큰 보람이었습니다. 앞으로도 한 장의 스케치에서 출발하는 사찰조감도에 건립 주체의 뜻과 도량의 분위기를 또렷하게 담아내겠습니다.
