제공받은 설비시설도면

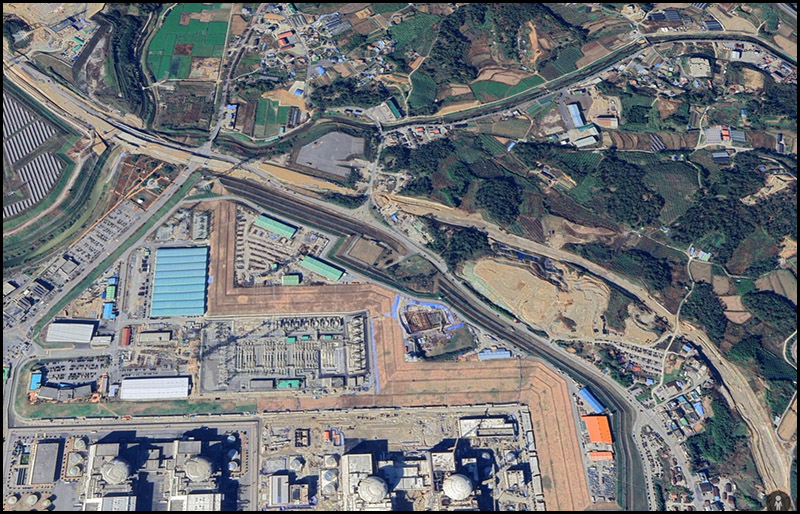

조감도 현장 위치

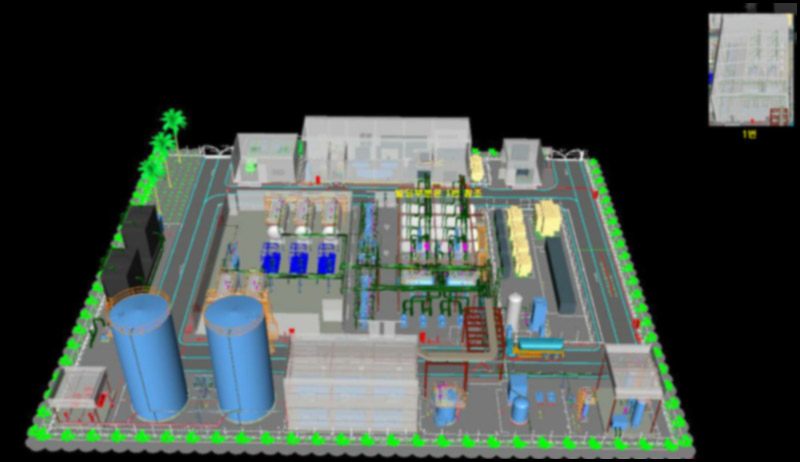

제공 받은 설비시설 3D 모델링

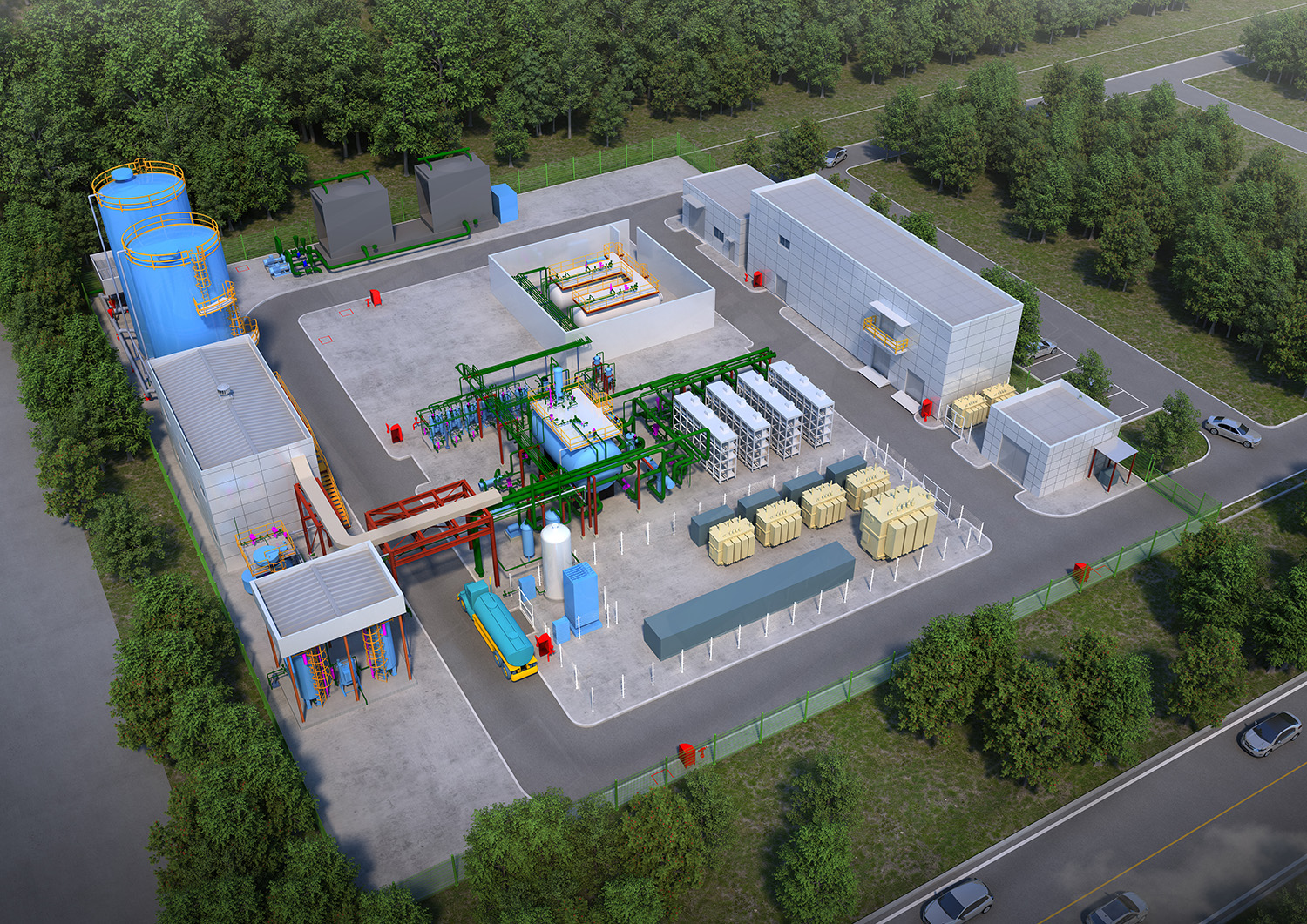

울산 수소발전소 설비시설 조감도 제작 사례

조감도 제작 브리핑

이번에 진행한 조감도는 울산광역시에 위치한 수소발전소 설비시설의 사업계획서 보고 및 투자·제출용 3D 플랜트 조감도입니다. 플랜트 조감도는 일반 건축물과 달리 복잡한 설비와 배관, 탱크 등이 얽혀 있는 시설이다 보니, 이를 얼마나 정돈된 형태로 시각화하여 사업의 첨단성과 안전성을 설득력 있게 전달하느냐가 핵심이었습니다.

프로젝트에서는 클라이언트로부터 핵심 수소 설비시설의 3D 모델링 데이터를 제공받아 이를 현장 배치에 맞게 정밀하게 결합하고 재구성하는 방식으로 진행했습니다. 다만 작업 과정에서 예상치 못한 난관이 있었는데, 외부에서 제공받은 설비 모델링 데이터의 호환성 문제 때문인지 저희가 사용하는 전문 프로그램에서 데이터 용량이 상당히 무거워졌고, 뷰포트 조작 시 버벅거림이 지속되어 작업 효율에 어려움을 겪었습니다. 그럼에도 무거워진 데이터를 최적화해가며 인내심 있게 작업을 이어갔고, 발전소 제어동과 변전·관리 건물 등 주요 건축물은 저희가 직접 3D 모델링을 진행하여 외장재 마감과 창호, 계단 디테일까지 완성도를 끌어올렸습니다.

특히 시설별로 지정된 색상표를 꼼꼼히 확인하여 배관과 탱크, 설비 마감재의 색감을 하나하나 정확하게 구현하는 데 신경을 썼고, 여기에 부지 외곽의 울타리와 진입 도로, 조경, 수송 차량 동선까지 종합적으로 구성하여 실제 가동 중인 플랜트처럼 정돈되고 현실감 있는 분위기를 완성했습니다. 전체 작업은 영업일 기준 약 3~5일이 소요되었습니다.

프로젝트 상세내용

• 프로젝트명: 울산 수소발전소 설비시설 3D 조감도 제작
• 용도/목적: 사업계획서 보고 및 투자/제출용
• 위치: 울산광역시
• 납품명: 수소발전소 플랜트 조감도 1컷
• 제작 소요기간: 영업일 기준 약 3~5일

마무리글

플랜트 조감도는 외부 제공 데이터와 자체 모델링을 얼마나 매끄럽게 결합해내느냐가 완성도의 관건이라고 생각합니다. 이번 울산 프로젝트에서는 무거운 설비 데이터로 인한 작업상의 어려움이 있었지만, 이를 최적화하며 끝까지 디테일을 놓치지 않았고, 그 결과 심사와 투자 검토 과정에서 신뢰를 줄 수 있는 완성도 높은 결과물을 만들어낼 수 있었습니다. 앞으로도 어떤 데이터 환경에서든 안정적인 품질을 유지하며, 각 플랜트 시설이 가진 전문성을 정확하게 시각화하는 조감도를 제작해나가겠습니다. 플랜트조감도 제작 문의: 010-3395-4786
