충남 당진 현대로템 급배수설비 조감도 제작 사례

조감도 제작 브리핑

이번에 제작한 조감도는 충청남도 당진시 송악읍에 위치한 현대로템 급배수설비 시설을 대상으로 한 사업계획서 보고용 자료입니다. 설비시설 조감도는 산업단지나 공원 조감도와 달리 주변 연출보다는 본동 설비와 핵심 시설물의 구조를 얼마나 정확하게 전달하느냐가 완성도를 좌우하는 만큼, 불필요한 요소는 과감히 덜어내고 시설 자체의 정보 전달력에 집중하는 방향으로 작업을 진행했습니다.

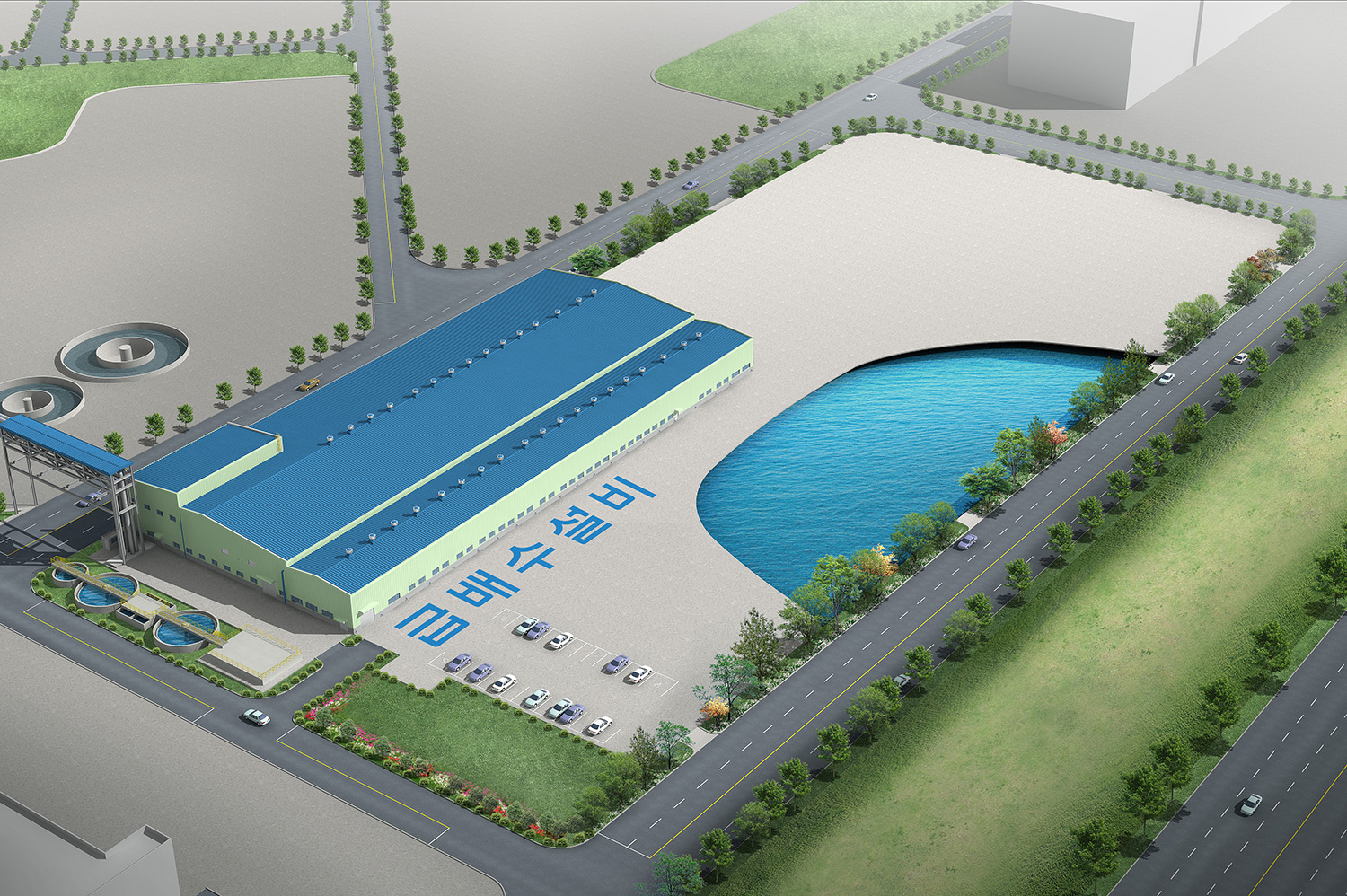

CAD 도면을 기준 삼아 급배수설비 본동을 비롯해 좌측의 원형 침전지·정화 설비, 우측에 자리한 대형 인공 수조까지 오차 없이 정밀하게 모델링했습니다. 특히 본동 건물은 매스 구조와 외장 패널의 질감, 지붕의 루버 및 환기 시설 형태까지 세부적으로 살려내어 실제 시설물이 갖는 구조적 특징을 그대로 재현하고자 했습니다. 원형 정화조와 수조는 각각 메탈릭한 재질감과 잔잔한 수면 반사를 살려 표현함으로써, 급수와 배수라는 시설 고유의 기능적 성격이 시각적으로도 드러나도록 신경 썼습니다.

보고용 자료라는 목적에 맞춰 앵글 선정에도 공을 들였습니다. 단지 내부의 도로망과 주차 공간, 진출입 동선은 물론 주변 대지와의 관계까지 한 시야에 파악할 수 있도록 높은 뷰앵글의 하이앵글 구도를 채택했으며, 바닥면에는 '급배수설비'라는 식별 문구를 표기해 보고를 받는 담당자가 구역을 직관적으로 구분할 수 있도록 배려했습니다. 이처럼 화려한 연출보다는 정보 전달의 정확성과 명료함에 무게를 둔 것이 이번 작업의 특징입니다.

프로젝트 상세내용

프로젝트명: 현대로템 급배수설비 시설 3D 조감도 제작
용도/목적: 사업계획서 제출, 대내외 보고용 시각 자료
위치: 충청남도 당진시 송악읍 일원
제작범위: 급배수설비 본동 건물, 수처리·침전지 설비, 인공 수조 및 외곽 도로, 조감도 1컷
제작 소요기간: 약 4~5일 (도면 검토 및 협의 기간 포함)

마무리글

설비시설 조감도는 볼거리보다 정보의 정확성이 우선되는 영역이라, 구조와 치수를 얼마나 충실히 반영하느냐가 곧 작업의 완성도로 직결된다고 생각합니다. 이번 현대로템 급배수설비 조감도 역시 도면에 기반한 정밀함과 보고 자료로서의 명료함을 모두 갖추는 데 주력했습니다. 공장조감도 플랜트조감도 제작문의: 010-3395-4786
