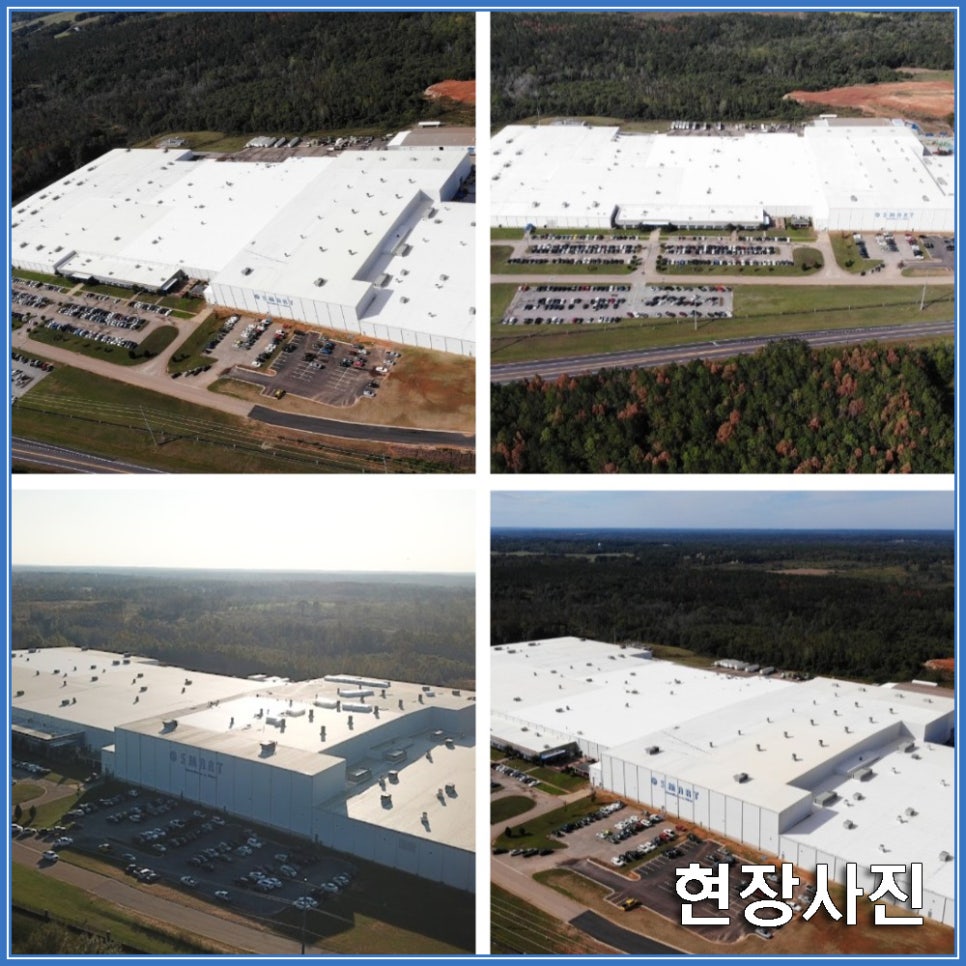

(공장 본사에서 제공해주신 현장사진

구형 공장에서 계속 증축 되면서 공장 부지와 설비 시설들이 늘어났으며 새로운 조감도 이미지가 회사 차원에서 필요했습니다.)

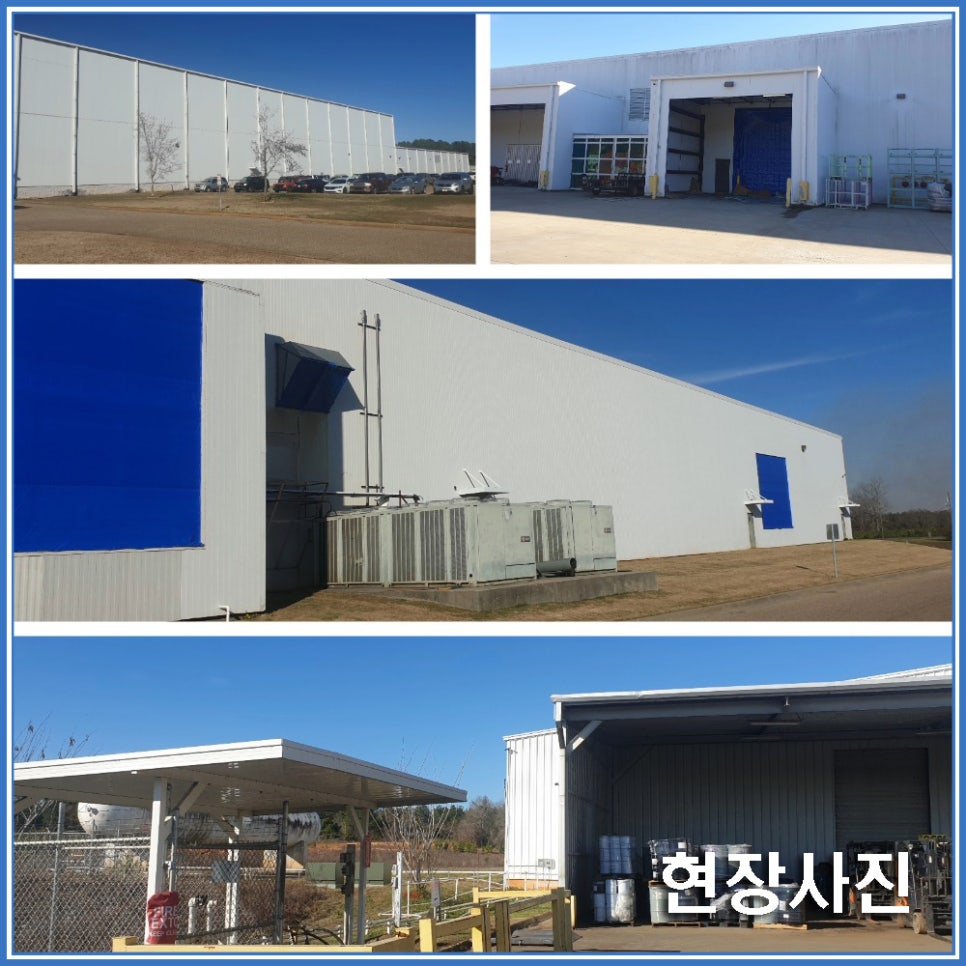

(공장 현장의 세부적인 근접 사진들을 제공 받았습니다.)

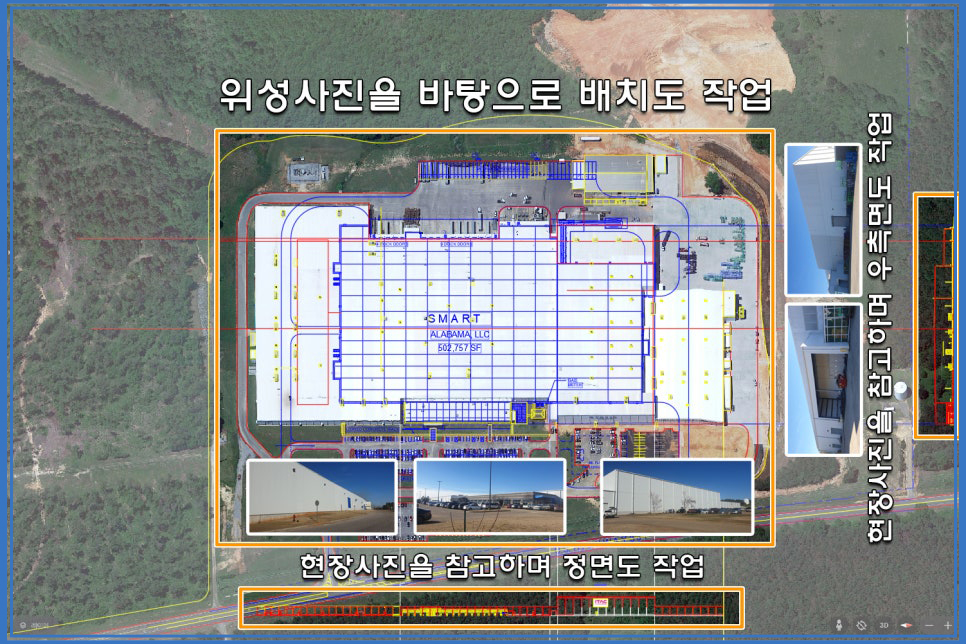

(위성 사진을 활용하여 건물의 입면도, 배치도를 정확한 스케일로 가도면 작업을 하였습니다.)

도면 없이 제작하는 스마트 공장 조감도: 미국 ITAC 프로젝트 사례


건축 도면이 없는 노후 공장이라도 드론 촬영 사진과 위성 데이터, 전문 3D 모델링 기술을 활용하면 정교한 공장 조감도를 완벽하게 구현할 수 있습니다.

NJOGAMDO(엔조감도)에서 진행한 '미국 ITAC 스마트 공장' 조감도 제작 프로세스를 소개합니다.


1. 공장 조감도의 정의 및 목적

개념: 새가 하늘에서 내려다보는 시점(Bird's eye view)으로 공장의 전체 구조, 건물 외관, 도로, 주차장, 녹지 등을 시각화한 이미지입니다.

활용 분야: 건축 설계 및 검토, 건설 단계 현장 관리, 투자 유치 및 홍보 자료 등 다양한 목적에 활용됩니다.

핵심 구성 요소: 생산동, 창고 및 물류동, 사무동, 부대시설(식당, 휴게실 등), 도로/주차장, 녹지 및 조경.

2. 도면 없는 공장 조감도 제작 5단계 프로세스

1단계: 현장 사진 수집 (드론 및 근접 촬영)

드론 촬영 사진: 전체적인 공장 규모, 주변 도로, 구도를 파악하는 데 필수적입니다.

눈높이 근접 사진: 세부적인 디테일과 스케일, 재질을 확인하기 위해 준비합니다.

2단계: 가도면 작성 및 스케일 보정

도면이 없기 때문에 위성사진과 촬영 사진을 바탕으로 가도면을 먼저 제작합니다.

표준 출입구 규격(예: 미국 기준 2500×1000mm 등)을 기준으로 건물의 기본 스케일을 정확히 맞춥니다.

3단계: 부위별 3D 모델링

정면(좌측, 중앙 사무실, 우측), 우측면 등 구역별로 현장 사진과 대조하며 정확한 디자인과 재질을 입힙니다.

4단계: 유닛 배치 및 렌더링 준비

모델링된 각 공장동 유닛을 실제 위치에 맞게 종합 배치하고 최종 렌더링을 준비합니다.

5단계: 현지 환경 요소를 반영한 최종 납품

미국의 지형적 특성(산이 적고 흩날리는 형태의 구름이 형성되는 기후)을 세심하게 반영하여 사실감 넘치는 최종 조감도를 완성합니다.

(미국은 산이 없는곳이 많기 때문에 뭉개구름이 없습니다. 세심한 반영)
