탈황장치 3D모델링

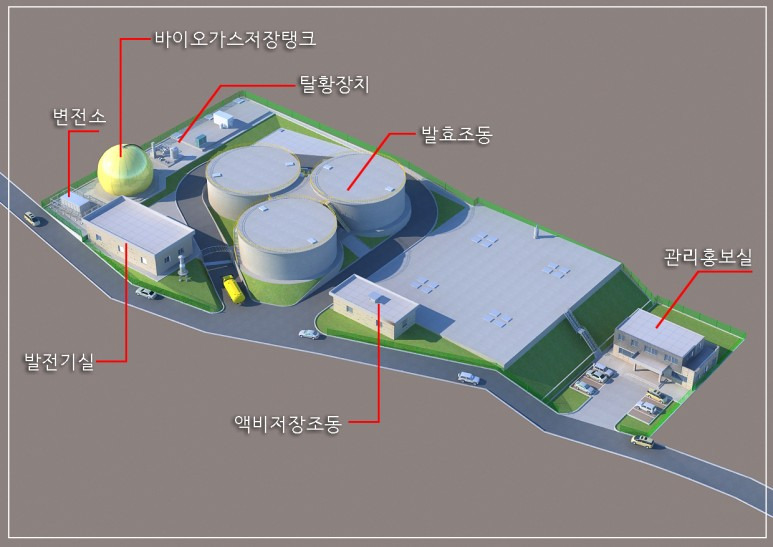

바이오가스 처리 설비 위치

제주 바이오가스 처리설비 조감도 제작 사례

이번에 작업한 조감도는 제주도의 지역적 특성을 반영한 바이오가스 재생에너지 사업용 3D 공장조감도입니다. 가축 분뇨 등을 활용한 신재생에너지 시설인 만큼, 건축심의 및 발표 자료로 활용되는 이번 프로젝트에서는 일반적인 단조로운 공장 건물과 달리 정밀 설비 유닛들이 유기적으로 맞물린 복합 플랜트 단지의 모습을 얼마나 정교하게 구현하느냐가 관건이었습니다.

이번 작업에서 가장 공을 들인 부분은 바이오가스 저장탱크, 발효조동, 탈황장치, 액비저장조동, 발전기실, 변전소, 관리홍보실까지 총 7개 핵심 설비 및 건물 유닛을 각각 정교하게 3D 모델링하는 작업이었습니다. 일반 건축 조감도와 달리 배관, 탱크, 처리장치 등 세밀한 형태와 구조를 하나하나 디테일링해야 했기에, 단순한 매스 작업이 아닌 설비 공학적인 이해를 바탕으로 한 정밀한 유닛 구축이 필요했습니다.

모델링이 완료된 각 유닛은 대지 도면 규격에 맞춰 배치한 뒤, 건축주 및 클라이언트와의 협의를 거쳐 1차 컨펌을 진행했습니다. 이 과정에서 도면 준수 여부와 설비 동선, 추가 설계 변경 사항까지 꼼꼼히 조율하며 실제 시공 계획과 어긋남이 없도록 정밀하게 수정했습니다. 마지막 단계에서는 완성된 3D 모델에 재질과 조명을 입히고, 제주 특유의 자연 경관과 식재를 더해 시설물이 주변 환경과 자연스럽게 어우러지도록 마감했습니다. 노란색 가스저장조의 곡면 질감부터 콘크리트 탱크의 재질감까지 세밀한 그래픽 리터치를 거쳐, 실제 준공 후의 모습에 가까운 완성도 높은 조감도로 납품할 수 있었습니다.

프로젝트 상세내용

• 프로젝트명: 제주 바이오가스 처리설비 조감도 제작

• 주요 목적: 가축 분뇨 등을 활용한 신재생에너지 사업 홍보 및 건축심의·발표용

• 주요 구성 요소: 총 7개 핵심 설비 및 건물 유닛 3D 모델링 (바이오가스 저장탱크, 발효조동, 탈황장치, 액비저장조동, 발전기실, 변전소, 관리홍보실)

제작 프로세스

1. 유닛별 3D 모델링 — 배관·탱크·처리장치 등 7가지 핵심 설비 유닛을 개별적으로 정교하게 디테일링

2. 사이트 배치 및 컨펌 — 대지 도면 규격에 맞춰 배치 후 건축주 협의를 거쳐 도면 준수 여부와 동선을 정밀 조율

3. 렌더링 및 리터치 — 재질·조명·주변 자연 경관을 더해 완성도 높은 최종 이미지로 마감

마무리글

플랜트 조감도는 일반 건축 조감도와 달리 설비 하나하나의 기능과 형태를 정확히 이해하고 구현하는 것이 완성도의 출발점이라고 생각합니다. 제주 바이오가스 처리설비 조감도 역시 7개 핵심 유닛을 세밀하게 모델링하고, 제주의 자연 경관과 조화를 이루도록 마감하는 데 집중한 결과, 건축심의와 사업 홍보 목적에 부합하는 신뢰감 있는 결과물을 완성할 수 있었습니다. 앞으로도 설비의 정밀도와 현장감을 동시에 갖춘 플랜트 조감도를 만들어가겠습니다.
